Kompletní výčepní sestava Lindr CWP 100 Lindr 3x kohout 3 typy narážečů s kompresorem

Kompletní výčepní sestava Lindr CWP 100 NEW Green Line – 3 kohouty, vzduchový kompresor a 3 typy narážečů

Kompletní tříkohoutový výčep s výkonným podstolovým chlazením a samostatným vzduchovým kompresorem.
Sestava je připravena pro vybudování domácího i profesionálního výčepu, ze kterého můžete čepovat až 3 různé nápoje současně. Základem je Lindr CWP 100 NEW Green Line se 3 samostatnými chladicími smyčkami, tříkohoutový stojan Lindr, narážeče Bajonet, Plochý a Kombi, potravinářský kompresor Puma 1/2 HP, Python, hadice, rychlospojky, odkapní miska a sanitační panel.

Průběžný chladicí výkon 70 l/h představuje orientačně až 140 půllitrů za hodinu. Maximální výkon chladiče je 90 l/h při ?T 10 °C. Díky tomu je sestava vhodná nejen pro domácí hospodu, pergolu nebo klubovnu, ale také pro restaurace, bary, catering, firemní akce a další provozy s vyšší výtočí.

Hlavní výhodou této varianty je tlakování vzduchem. Nemusíte pořizovat ani měnit CO2 nebo Biogon lahev. Samostatný potravinářský kompresor vytváří vzduch potřebný k vytlačení nápoje ze sudu. Toto řešení je ideální především tam, kde se naražené sudy vyčepují během krátké doby.

Nejdůležitější informace o sestavě

• 3 nápoje současně – CWP 100 má 3 samostatné chladicí smyčky.
• Průběžný výkon 70 l/h – orientačně až 140 půllitrů za hodinu.
• Maximální výkon 90 l/h při ?T 10 °C.
• Samostatný vzduchový kompresor Puma 1/2 HP – není potřeba tlaková lahev.
• 3kohoutový stojan Lindr včetně kohoutů a plaket.
• 3 typy narážečů – Bajonet, Plochý a Kombi.
• Konkrétně 2× Bajonet, 1× Plochý a 1× Kombi – celkem 4 narážecí hlavy.
• Python 4 + 2 v délce 2 m – izolované vedení mezi chladičem a stojanem.
• Dochlazovací pumpa s výtlakem 6 m – pro dochlazování vedení ke stojanu.
• Sanitační panel Plochý–Bajonet–Kombi pro snadnější čištění nápojových cest.
• Rychlá příprava – nachlazení CWP 100 přibližně za 30–40 minut.
• Green Line – chlazení používá chladivo R290.

SESTAVU VÁM RÁDI UPRAVÍME NA MÍRU

Nevyhovuje vám přesně tato konfigurace? Sestavu můžeme upravit podle vašich požadavků. Je možné změnit například styl výčepního stojanu, výčepní kohouty, typy narážečů, způsob tlakování, délku Pythonu, délku hadic nebo další komponenty.

Napište nám svou představu a kontakt na info@pivoteka.cz. Rádi vám připravíme kompletní výčep přesně podle vašich představ.

Pro koho je tato sestava vhodná?

• Restaurace, hospody a bary
• Catering a mobilní výčepy
• Festivaly, slavnosti a společenské akce
• Firemní a sportovní areály
• Klubovny a kulturní místnosti
• Pivovary a minipivovary
• Domácí hospody a větší zahradní výčepy
• Provozy, kde se sudy po naražení rychle spotřebují

Jak celý výčep funguje?

Princip je jednoduchý. CWP 100 schováte pod bar, pracovní desku nebo do vhodného technického prostoru. Na baru zůstane pouze tříkohoutový výčepní stojan.

Samostatný kompresor Puma vytváří tlakový vzduch. Ten je pomocí hadic přiveden k narážecím hlavám a vytlačuje nápoj ze sudů. Nápoj následně prochází přes chladič CWP 100, kde se ochladí, a přes izolovaný Python pokračuje k výčepnímu stojanu.

Každý ze tří nápojů má vlastní chladicí smyčku a vlastní výčepní kohout.

Sud č. 1 › narážeč › CWP 100 › smyčka č. 1 › Python › kohout č. 1
Sud č. 2 › narážeč › CWP 100 › smyčka č. 2 › Python › kohout č. 2
Sud č. 3 › narážeč › CWP 100 › smyčka č. 3 › Python › kohout č. 3

Proč zvolit tlakování vzduchovým kompresorem?

Největší výhodou je jednoduchost provozu. Nemusíte řešit tlakovou lahev, její plnění ani výměnu. Kompresor zapojíte do elektrické sítě a ten vytváří potřebný tlakový vzduch.

Tlakování vzduchem je vhodné především tam, kde se naražený sud spotřebuje během krátké doby – typicky na oslavách, svatbách, festivalech, firemních akcích nebo v provozech s vysokou výtočí.

Pro dlouhodobě naražené sudy doporučujeme raději variantu s CO2 nebo Biogonem. Při tlakování vzduchem se totiž do sudu dostává kyslík, který postupně ovlivňuje kvalitu nápoje.

Výkonný potravinářský kompresor Puma 1/2 HP

Součástí této konkrétní sestavy je samostatný potravinářský kompresor Puma 1/2 HP. Je určen jako zdroj tlakového vzduchu pro výčepní systém.

Výhodou samostatného kompresoru je možnost jeho vhodného umístění mimo samotný chladič. V případě potřeby je zároveň možné jednotlivé části systému samostatně servisovat nebo vyměnit.

Výkon CWP 100 v praxi

Výrobce uvádí u CWP 100 průběžný chladicí výkon 70 litrů za hodinu. Pro snadnější představu to při jednoduchém přepočtu znamená přibližně:

• 140 půllitrů za hodinu
• nebo přibližně 233 sklenic o objemu 0,3 l za hodinu.

Maximální chladicí výkon je 90 l/h při ?T 10 °C. Pro plánování běžného provozu doporučujeme počítat především s průběžným výkonem 70 l/h.

Důležité: výkon platí pro celý chladič. Nejedná se o 70 l/h pro každou ze tří smyček zvlášť.

3 samostatné chladicí smyčky

CWP 100 v této variantě obsahuje 3 samostatné nápojové smyčky, každou o délce 14 metrů. Můžete tak současně chladit až tři různé nápoje.

Například můžete mít na prvním kohoutu klasický ležák, na druhém speciál a na třetím další vhodný čepovaný nápoj. Jednotlivé nápojové cesty jsou samostatné.

Python 4 + 2 – chlazené vedení až k výčepnímu stojanu

Součástí sestavy jsou 2 metry Pythonu 4 + 2. Python tvoří izolovaný svazek vedení mezi podstolovým chladičem a výčepním stojanem.

CWP 100 je vybaven dochlazovací pumpou s výtlakem 6 metrů. Dochlazovací okruh pomáhá udržovat nízkou teplotu nápoje také ve vedení mezi chladičem a výčepním stojanem.

3kohoutový výčepní stojan Lindr

Součástí sestavy je výčepní stojan Lindr pro 3 výčepní kohouty včetně plaket. Díky podstolovému řešení nemusí stát velké chladicí zařízení přímo na baru. Na pracovní desce zůstane pouze elegantní výčepní stojan.

Součástí sestavy je také trafo určené pro výčepní stojany Lindr T2, T3, T4, T5 a T6.

3 typy narážecích hlav

Tato sestava obsahuje celkem 4 narážecí hlavy:

• 2× narážeč Bajonet Lindr
• 1× narážeč Plochý Lindr
• 1× narážeč Kombi Lindr

Naražeč Bajonet S-type: Polička, Prazdroj, Poutník, Ferdinand, Lucky Bastard, Moravia, Radegast, Postřižiny, Břeclav, Nová Paka, Lobkowicz, Černá Hora, Regent, Rohozec, Kozel a další pivovary používající bajonetový systém.

Naražeč Plochý A-type: Bernard, Svijany, Krakonoš, Starobrno, Slavkov, Matuška, Zubr, Konrád, Holba, Staropramen, Litovel a další pivovary používající plochý systém.

Naražeč Kombi M-type: Kácov, Kofola, Hostan, Chodovar, Zon a další výrobci používající kombi systém.

Sanitace výčepního systému

Součástí sestavy je sanitační panel/adaptér Plochý–Bajonet–Kombi. Díky tomu můžete při čištění pracovat se všemi třemi dodávanými systémy narážecích hlav.

Pravidelná sanitace nápojových hadic, chladicích smyček, narážečů a výčepních kohoutů je důležitá pro hygienu i správnou chuť čepovaného nápoje.

Technické parametry Lindr CWP 100 NEW Green Line

• Model: Lindr CWP 100 NEW Green Line
• Technologie: CWP – Contact Water Power
• Počet chladicích smyček: 3
• Počet současně chlazených nápojů: až 3
• Průběžný chladicí výkon: 70 l/h
• Maximální chladicí výkon při ?T 10 °C: 90 l/h
• Chladicí výkon kompresoru: 1/3 HP / 860 W
• Doba nachlazení: cca 30–40 minut
• Délka chladicích smyček: 3 × 14 m
• Průměr chladicích smyček: 7 × 8 mm
• Výtlak dochlazovací pumpy: 6 m
• Připojení dochlazení: rychlospojka 1/2"
• Připojení nápoje: rychlospojka 9,5 mm (3/8")
• Ledová banka: 0–2 kg
• Příkon: 575 W
• Jmenovitý proud: 2,50 A
• Napájení: 220–240 V / 50 Hz
• Hmotnost: 28 kg
• Chladivo: R290
• Regulace teploty: ano
• Vypouštěcí ventil s vodoznakem: ano
• Vestavěný vzduchový kompresor: ne – součástí sestavy je samostatný kompresor Puma

Rozměry CWP 100

• Šířka těla: cca 273 mm
• Celková šířka: cca 311 mm
• Hloubka těla: cca 289 mm
• Celková hloubka: cca 359 mm
• Výška těla: cca 643 mm
• Celková výška podle přesahujících částí: cca 687–716 mm

Při instalaci pod bar je potřeba ponechat dostatek prostoru pro odvětrávání chladiče, připojené hadice a servisní přístup.

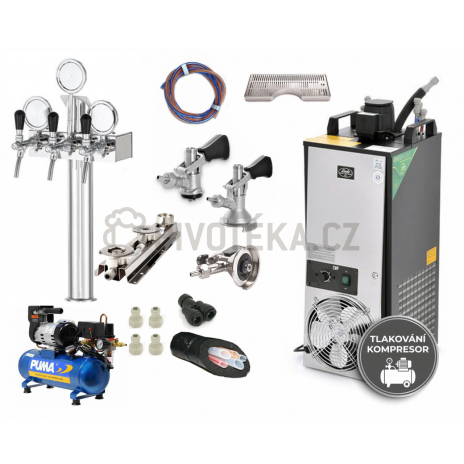

Obsah kompletní sestavy

• 1× Lindr CWP 100 NEW Green Line – 3 chladicí smyčky + rychlospojky
• 1× výčepní stojan Lindr pro 3 kohouty + plakety
• 1× trafo pro stojany Lindr T2, T3, T4, T5 a T6
• 1× potravinářský kompresor Puma 1/2 HP
• 2× narážeč Bajonet Lindr
• 1× narážeč Plochý Lindr
• 1× narážeč Kombi Lindr
• 1× sanitační panel/adaptér Plochý–Bajonet–Kombi
• 1× odkapní miska 400 × 220 mm – lisovaná
• 1× odkapní miska 400 × 220 mm s výřezem pro stojan
• 2 m Pythonu 4 + 2
• 10 m transparentní nápojové hadice 6,7 × 9,5 mm
• 6× nápojová rychlospojka DM F 5/8 × 9,5 mm
• 2× Y rozdvojka DM 9,5 mm
• 3× přímá rychlospojka DM SS 9,5 × 8 mm
• 2× přímá redukční rychlospojka JG SS 12,7 × 8 mm
• 1× DM F 3/4 × 9,5 mm
• 1× JG F 1/4 × 9,5 mm s vnitřním závitem

Jak se zařízení zapojuje?

1. CWP 100 umístíte pod bar nebo do vhodného technického prostoru.
2. Tříkohoutový stojan upevníte do pracovní desky.
3. Stojan a chlazení propojíte pomocí Pythonu 4 + 2.
4. Na jednotlivé sudy nasadíte správné narážecí hlavy.
5. Nápojové výstupy narážečů připojíte k jednotlivým vstupům CWP 100.
6. Potravinářský kompresor připojíte k tlakovému rozvodu narážečů.
7. Zapojíte dochlazovací okruh k výčepnímu stojanu.
8. Chladič a kompresor připojíte k elektrické síti.
9. CWP 100 připravíte k provozu podle návodu výrobce a nastavíte požadovanou teplotu.
10. Po nachlazení zařízení můžete začít čepovat.

Po správném prvotním zapojení je každodenní obsluha výčepu jednoduchá i pro běžného uživatele.

Bezpečnost a doporučení

• Výčepní systém pravidelně sanitujte.
• Nezakrývejte větrací části CWP 100 ani kompresoru.
• Ponechte kolem zařízení dostatečný prostor pro odvod tepla.
• Pravidelně kontrolujte stav hadic a těsnost spojů.
• Pro dlouhodobě naražené sudy doporučujeme zvážit tlakování CO2 nebo Biogonem.
• Dodržujte pokyny výrobce chlazení a kompresoru.

Sestavu vám upravíme přesně podle vašich požadavků

POZNÁMKA: Pokud vám tato konfigurace přesně nevyhovuje, rádi ji upravíme. Můžeme změnit výčepní stojan, výčepní kohouty, typy narážečů, způsob tlakování, délku Pythonu, hadice nebo další komponenty.

Stačí nám napsat, jaké nápoje chcete čepovat, jaké sudy používáte, kolik chcete kohoutů a jak daleko bude chlazení od výčepního stojanu. Požadavek s kontaktem zašlete na info@pivoteka.cz. Rádi vám vytvoříme sestavu přesně podle vašich představ.
