Lindr CWP 100 3x smyčka NEW Green Line + rychlospojky

Lindr CWP 100 NEW Green Line 3× smyčka – profesionální podstolové chlazení pro 3 nápoje

Výkonné podstolové chlazení pro současné chlazení až 3 různých nápojů, které kombinuje výhody kontaktního a vodního chlazení.
Lindr CWP 100 NEW Green Line využívá unikátní technologii Contact Water Power, při které je výparník v přímém kontaktu s nápojovým vedením. Díky tomu se zařízení dokáže rychle nachladit, reagovat na zvýšenou výtoč a poskytovat stabilní výkon bez závislosti na velké zásobě ledu. Tato varianta obsahuje 3 samostatné chladicí smyčky a je určena pro pevné domácí i profesionální gastro výčepy.

Nejdůležitější informace o CWP 100

• 3 chlazené nápoje: tři samostatné chladicí smyčky.
• Průběžný chladicí výkon: 70 l/h.
• Maximální chladicí výkon: 90 l/h.
• V praxi: průběžný výkon odpovídá přibližně 140 půllitrům za hodinu.
• Rychlá připravenost: přibližně 30–40 minut od zapnutí.
• CWP technologie: výparník je v přímém kontaktu s nápojovým vedením.
• 3× chladicí smyčka: každá o délce 14 m.
• Dochlazovací pumpa: výtlak 6 m.
• Digitální termostat: přesná regulace teploty.
• Připojení nápoje: rychlospojky 9,5 mm (3/8").
• Výpusť a vodoznak: ano.
• Chladivo: R290 Green Line.
• Vestavěný vzduchový kompresor: ne.

Pro zákazníka je nejdůležitější průběžný výkon 70 l/h. Při jednoduchém přepočtu jde přibližně o 140 půllitrů za hodinu nebo zhruba 233 nápojů o objemu 0,3 l. Výrobce současně uvádí maximální chladicí výkon 90 l/h.

CHCETE Z CWP 100 VYTVOŘIT KOMPLETNÍ VÝČEP?

Samotné CWP 100 je podstolové chlazení. Rádi vám k němu sestavíme kompletní výčep podle vašich požadavků. Můžete si zvolit výčepní stojan, počet a typ kohoutů, narážecí hlavy, CO2, Biogon nebo kompresor pro tlakování, délku vedení a další komponenty.

Napište nám svou představu a kontaktní údaje na info@pivoteka.cz. Připravíme vám kompletní výčepní sestavu přesně podle vašich představ.

Pro koho je CWP 100 vhodný?

• Restaurace, hospody a bary.
• Menší a střední gastro provozy s vyšší výtočí.
• Větší domácí hospody a domácí bary.
• Pergoly a zahradní kuchyně s pevným výčepem.
• Klubovny a společenské prostory.
• Firemní výčepy.
• Pro zákazníky, kteří chtějí čepovat až 3 různé nápoje z jednoho chladiče.
• Pro instalace, kde má být samotné chlazení schované pod barem nebo pracovní deskou.

Co znamená technologie CWP?

CWP je zkratka pro Contact Water Power. Jde o technologii vyvinutou společností Lindr, která kombinuje vlastnosti kontaktního a vodního chlazení.

U běžného vodního chlazení je významnou zásobou chladu vytvořený led. U CWP je konstrukce odlišná – výparník je v přímém kontaktu s nápojovým vedením. Díky tomu dokáže systém rychle reagovat na zvýšenou výtoč nápojů.

Výrobce uvádí, že zařízení využívá přímou energii výparníku a nabízí konstantní výkon bez využití ledové zásoby jako hlavního zdroje chladu. To je jedna z největších výhod řady CWP.

Rychle připravené k provozu – přibližně 30 až 40 minut

Další velkou výhodou CWP technologie je rychlá příprava. Výrobce uvádí potřebnou dobu k nachlazení přibližně 30–40 minut od zapnutí zařízení.

To je praktické například v restauraci nebo domácí hospodě, kde nechcete čekat několik hodin na vytvoření velké ledové banky před zahájením čepování.

Výkon 70 l/h – co to znamená v praxi?

Průběžný chladicí výkon CWP 100 je 70 litrů za hodinu. Pro snadnější představu jde při jednoduchém přepočtu přibližně o:

• 140 půllitrů za hodinu,
• nebo přibližně 233 sklenic o objemu 0,3 l za hodinu.

To už je výkon vhodný nejen pro domácí oslavu, ale také pro pravidelný gastro provoz a intenzivnější čepování.

Maximální chladicí výkon je 90 l/h při podmínkách T0 °C / Tk45 °C. Pro běžný návrh provozu doporučujeme vycházet především z průběžného výkonu 70 l/h.

Tři samostatné nápojové cesty

Tato varianta CWP 100 obsahuje 3 samostatné chladicí smyčky. Zařízení proto umožňuje současně chladit až tři různé nápoje.

Můžete tak připojit například:

• 3 různé druhy piva,
• 2 druhy piva + cider,
• 2 druhy piva + limonádu,
• nebo jinou kombinaci tří vhodných čepovaných nápojů.

Každý nápoj prochází vlastní chladicí smyčkou, takže se jednotlivé nápoje uvnitř chladiče nemíchají.

3× chladicí smyčka o délce 14 metrů

Každá ze tří chladicích smyček má délku 14 metrů a průměr 7 × 8 mm. Celkem tak zařízení obsahuje tři samostatná nápojová vedení určená pro chlazení jednotlivých nápojů.

Dochlazovací pumpa s výtlakem 6 metrů

CWP 100 je vybaven dochlazovací pumpou s výtlakem 6 m. Připojení dochlazovacího okruhu je 1/2".

Dochlazovací okruh lze při vhodném zapojení využít pro cirkulaci studené vody mezi chladičem a výčepním stojanem. To je důležité zejména u pevného výčepu, kde je mezi chladičem a kohoutem několik metrů vedení.

Studená voda cirkulující Pythonem pomáhá omezovat ohřívání nápojového vedení v prostoru mezi chladičem a výčepním stojanem.

Ideální pro výčepní stojan se 3 kohouty

CWP 100 se třemi smyčkami dává největší smysl v kombinaci s výčepním stojanem se třemi kohouty. Samotný chladič se schová pod pracovní desku a na baru zůstane pouze výčepní stojan.

Hotový systém může fungovat například:

Sud č. 1 › CWP smyčka č. 1 › kohout č. 1
Sud č. 2 › CWP smyčka č. 2 › kohout č. 2
Sud č. 3 › CWP smyčka č. 3 › kohout č. 3

Výsledkem je klasický profesionální pevný výčep se třemi nezávislými nápojovými cestami.

Malá ledová banka 0–2 kg – proč je menší než u klasického vodního chlazení?

Technická tabulka výrobce uvádí u CWP 100 ledovou banku 0–2 kg.

To není nedostatek zařízení. Je to důsledek jiné konstrukce. CWP není navrženo tak, aby bylo závislé na velké ledové zásobě. Chladicí výkon je získáván přímým kontaktem výparníku s nápojovým vedením, což umožňuje rychlejší reakci při čepování a kratší přípravu zařízení.

Digitální termostat – jednoduché nastavení teploty

Standardní součástí zařízení je digitální termostat, který umožňuje přesnou regulaci teploty.

Pro běžného uživatele to znamená jednoduché ovládání – zařízení zapnete a nastavíte požadovanou teplotu podle nápoje a provozních podmínek.

Vypouštěcí ventil a vodoznak

CWP 100 je vybaven vypouštěcím ventilem, který usnadňuje vypuštění vody ze zařízení.

Součástí je také vodoznak, díky kterému můžete jednoduše kontrolovat hladinu vody v zařízení. Výrobce oba prvky uvádí jako standardní součást konstrukce CWP 100.

Praktická servisní dvířka

Na přední straně zařízení jsou praktická dvířka umožňující snadnější přístup k technologii při údržbě nebo případném servisu.

To je praktické zejména u pevné instalace pod barem, kde je důležité mít k jednotlivým částem zařízení dobrý přístup.

Green Line – chladivo R290

CWP 100 patří do řady Lindr Green Line a používá chladivo R290.

Výrobce u konstrukce Green Line uvádí o 20 % vyšší energetickou účinnost a o 20 % nižší spotřebu elektrické energie.

Co potřebujete pro kompletní výčep?

CWP 100 je podstolové chladicí zařízení. Nemá vlastní výčepní kohouty ani vestavěný vzduchový kompresor. Pro vytvoření kompletního výčepu je potřeba podle konkrétní instalace doplnit další komponenty.

• Výčepní stojan – ideálně podle požadovaného počtu nápojů.
• Výčepní kohouty.
• Narážecí hlavy podle používaných sudů.
• Nápojové hadice.
• Python pro izolované a případně dochlazované vedení ke stojanu.
• CO2, Biogon nebo vhodný externí kompresor pro tlakování sudů.
• Redukční ventil při použití tlakové lahve.
• Rychlospojky a spojovací materiál.
• Sanitační příslušenství.

Jak se CWP 100 zapojuje?

1. CWP 100 umístíte pod bar nebo do vhodného technického prostoru.
2. Na pracovní desku namontujete zvolený výčepní stojan.
3. Na sudy nasadíte odpovídající narážecí hlavy.
4. Nápojové výstupy z jednotlivých sudů propojíte se vstupy CWP 100.
5. Výstupy jednotlivých chladicích smyček propojíte s výčepními kohouty.
6. Podle instalace připojíte dochlazovací okruh k Pythonu nebo výčepnímu stojanu.
7. K sudům připojíte zvolený způsob tlakování – například CO2, Biogon nebo externí kompresor.
8. Zařízení připravíte podle návodu výrobce a připojíte do elektrické sítě.
9. Na termostatu nastavíte požadovanou teplotu.
10. Přibližně po 30–40 minutách je zařízení podle výrobce připravené k chlazení nápojů.

Po správné instalaci je každodenní obsluha jednoduchá i pro uživatele bez profesionálních zkušeností s výčepní technikou.

Technické parametry Lindr CWP 100 NEW Green Line 3× smyčka

• Model: CWP 100 NEW Green Line – 3× chladicí smyčka
• Technologie: Contact Water Power – CWP
• Typ zařízení: profesionální podstolové chlazení nápojů
• Počet chlazených nápojů: 3
• Počet chladicích smyček: 3
• Průběžný chladicí výkon: 70 l/h
• Maximální chladicí výkon T0 °C / Tk45 °C: 90 l/h
• Chladicí výkon kompresoru: 1/3 HP
• Chladicí výkon kompresoru: 860 W
• Teplotní spád ?T: 10 °C
• Ledová banka: 0–2 kg
• Výtlak dochlazovací pumpy: 6 m
• Připojení dochlazení: 1/2"
• Délka chladicích smyček: 3 × 14 m
• Průměr chladicích smyček: 7 × 8 mm
• Příkon: 575 W
• Jmenovitý proud: 2,50 A
• Hmotnost: 28 kg
• Chladivo: R290
• Napětí: 220–240 V / 50 Hz
• Připojení nápoje: rychlospojka 9,5 mm (3/8")
• Digitální termostat: ano
• Vestavěný vzduchový kompresor: ne
• Výpusť s vodoznakem: ano

Technické parametry odpovídají produktovému listu výrobce pro model CWP 100 NEW Green Line se třemi chladicími smyčkami.

Rozměry CWP 100

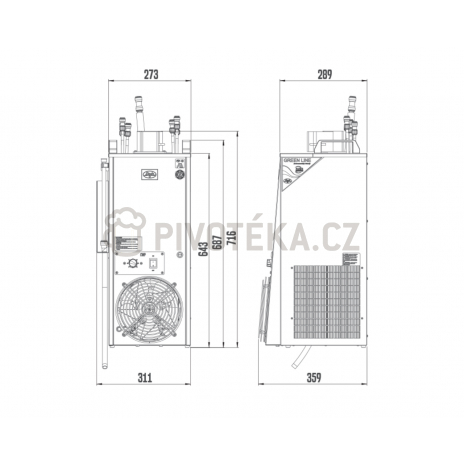

Podle rozměrového výkresu výrobce jsou maximální vnější rozměry zařízení přibližně 311 × 359 × 716 mm (šířka × hloubka × výška).

Při instalaci pod bar doporučujeme počítat také s místem pro hadice, rychlospojky, dochlazovací vedení, proudění vzduchu a přístup k zařízení kvůli servisu a údržbě.

Standardní výbava CWP 100

Podle podkladů výrobce je standardní součástí zařízení:

• 3× chladicí smyčka
• rychlospojky pro připojení nápojů
• digitální termostat
• dochlazovací pumpa
• vypouštěcí ventil
• vodoznak
• praktická servisní dvířka

Výčepní stojan, kohouty, narážecí hlavy ani zařízení pro tlakování nejsou v podkladech výrobce uvedeny jako standardní součást samotného CWP 100.

Jaký narážeč potřebuji?

Narážecí hlava se nevybírá podle CWP 100, ale podle ventilu konkrétního sudu.

Naražeč Bajonet S-type: Polička, Prazdroj, Poutník, Ferdinand, Lucky Bastard, Moravia, Radegast, Postřižiny, Břeclav, Nová Paka, Lobkowicz, Černá Hora, Regent, Rohozec, Kozel a další pivovary používající bajonetový systém.
Naražeč Plochý A-type: Bernard, Svijany, Krakonoš, Starobrno, Slavkov, Matuška, Zubr, Konrád, Holba, Staropramen, Litovel a další pivovary používající plochý systém.
Naražeč Kombi M-type: Kácov, Kofola, Hostan, Chodovar, Zon a další výrobci používající kombi systém.

Sanitace a pravidelná údržba

U tříokruhového výčepu je potřeba pravidelně čistit všechny používané nápojové cesty. Sanitují se zejména nápojové hadice, chladicí smyčky, výčepní kohouty a narážecí hlavy.

Praktický vypouštěcí ventil a servisní dvířka usnadňují údržbu samotného zařízení.

Bezpečnost a doporučení

• Používejte pouze komponenty vhodné pro potravinářské použití.
• Při tlakování používejte odpovídající plyn a správný redukční ventil.
• Pravidelně kontrolujte těsnost nápojových a tlakových spojů.
• Pravidelně sanitujte všechny používané nápojové cesty.
• Nezakrývejte větrací části chladiče.
• Ponechte kolem zařízení dostatek prostoru pro odvod tepla a servis.
• Dodržujte pokyny výrobce.

Proč zvolit právě Lindr CWP 100?

CWP 100 je vhodné pro zákazníka, který požaduje vysoký průběžný výkon, rychlou připravenost a možnost čepovat až tři různé nápoje.

Hlavní výhodou proti klasickému vodnímu chlazení je CWP technologie s přímým kontaktem výparníku a nápojového vedení. Zařízení proto není závislé na vytvoření velké ledové banky a výrobce uvádí připravenost přibližně za 30–40 minut.

S průběžným výkonem 70 l/h, třemi 14metrovými chladicími smyčkami a dochlazovací pumpou s výtlakem 6 m jde o řešení vhodné pro výkonný pevný domácí i profesionální gastro výčep.

Proč koupit právě u nás?

• Specialisté na výčepní techniku.
• Odborné poradenství při návrhu domácího i gastro výčepu.
• Možnost sestavení kompletního výčepu na míru.
• Servis a náhradní díly.
• Pomoc s výběrem stojanu, kohoutů, narážečů i způsobu tlakování.

Související produkty

K CWP 100 doporučujeme podle konkrétní instalace doplnit především výčepní stojan se 3 kohouty, výčepní kohouty, správné narážecí hlavy, Python, nápojové hadice, vhodný systém tlakování a sanitační příslušenství.

Výhody domácí hospody

• S touto sestavou komponentů budete schopni sestavit domácí výčep se kterým budete shopni načepovat pivo a ostatní nápoje jako profesionální výčepní.
• jedná se o sestavu, kterou jste schopni jednoduše zabudovat do zahradní pergoly, kuchyně nebo kamkoliv kde budete mít chuť na kvalitně načepované pivo.
• ohromte své známé svou domácí hospodou a kvalitně natočeným pivem jako profesionál. S toutou výčepní sestavou to není žádný problém.
• Podstolové pivní chlazení je vždy pou- žito v kombinaci s výčepním stojanem. Pivní chlazení je možno umístit pod vý- čepní stůl nebo kamkoliv do prostoru baru či restaurace. Voda v těchto zaří- zeních slouží k přenosu chladu na pivní vedení a také jako aku-mulátor chladu.

Příklad propojení a tlakování vodních chlazení, C02/ N2





1.Vstup nápoj	2.Výstup nápoj
3.Zásuvka na míchadlo	4.Naražeč (bajonet, plochý, kombi)
5.Rychlospojka F 5/8 x 9.5 mm	6.Rychlospojka F 5/8 x 8 mm
7.Rychlospojka rozdvojka 8 x 8 x 8 mm	8.Redukční ventil 1.st N2/ CO2
9.Nápoj	10.Rychlospojka JG SS 9.5 x 8 mm (2x)
11.Rychlospojka JG přímá 12.7 x 8 mm (2x)	12. Python dochlazovací hadice
13.Rychlospojka JG F7/16 x 8 mm
