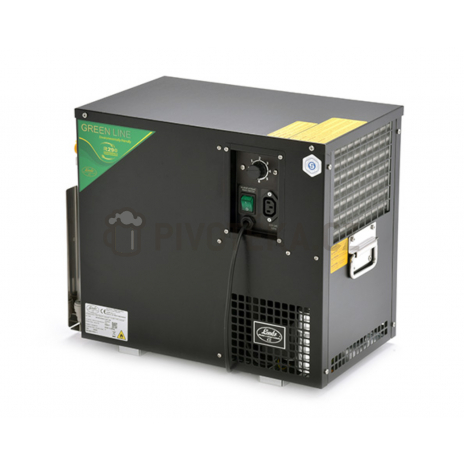

Lindr AS-40 NEW Green Line 2x chladící smyčka

Lindr AS-40 NEW Green Line 2× smyčka – podstolové vodní chlazení pro 2 nápoje

Profesionální podstolové chlazení pro současné chlazení až 2 nápojů, vhodné především pro menší hospody, bary, restaurace a pevné výčepy.
Lindr AS-40 NEW Green Line využívá vodní chlazení s ledovou bankou a je určen k instalaci například pod bar nebo do jiného technického prostoru. Dvě samostatné chladicí smyčky umožňují připojit a chladit dva nápoje současně.

Nejdůležitější informace

• 2 chlazené nápoje současně – zařízení obsahuje dvě samostatné chladicí smyčky.
• Maximální chladicí výkon: 40 l/h.
• Průběžný chladicí výkon: 25 l/h.
• Ledová banka: 4–8 kg – vytváří zásobu chladu pro vyšší zatížení.
• Podstolové provedení: chladič lze umístit například pod bar a používat v kombinaci s výčepním stojanem.
• Vestavěný čeřič: zajišťuje rovnoměrnou teplotu celé vodní lázně.
• Možnost dochlazování: čeřič lze upravit na dochlazovací čerpadlo s výtlakem 1,2 m.
• Připojení nápoje: rychlospojka 9,5 mm (3/8").
• Napájení: běžná elektrická síť 220–240 V / 50 Hz.
• Hmotnost: 17,5 kg.

Tyto parametry jsou uvedeny přímo výrobcem pro model AS-40 NEW 2× smyčka Green Line.

Co je AS-40 a jak funguje?

AS-40 je vodní chladič s ledovou bankou. Uvnitř zařízení je vodní lázeň, ve které jsou umístěny chladicí smyčky. Výparník z vody vytváří ledovou banku a při plném naledování zařízení dosahuje svého maximálního chladicího výkonu.

Jednoduše řečeno: pivo nebo jiný nápoj prochází chladicí smyčkou uvnitř zařízení a během průchodu se ochladí. Na rozdíl od přenosného kontaktního výčepu je AS-40 určen především jako podstolové řešení, které se používá v kombinaci se samostatným výčepním stojanem. Výrobce jej doporučuje zejména pro gastro provozy a restaurace s menší výtočí.

Jaký výkon nabízí AS-40?

Průběžný chladicí výkon činí 25 litrů za hodinu a maximální chladicí výkon 40 litrů za hodinu. Při přepočtu na půllitrová piva představuje průběžný výkon přibližně 50 půllitrů za hodinu. Maximální výkon 40 l/h odpovídá teoreticky až 80 půllitrům za hodinu, jde však o maximální chladicí výkon při podmínkách stanovených výrobcem, nikoliv o garantovanou trvalou výtoč 80 piv každou hodinu.

Pro běžného zákazníka je proto při výběru důležitější hodnota průběžného výkonu 25 l/h. Ledová banka o kapacitě 4–8 kg vytváří zásobu chladu a plné naledování podle výrobce umožňuje dosažení maximálního chladicího výkonu.

Dvě chladicí smyčky = dva nápoje

Model AS-40 v této variantě obsahuje 2 samostatné chladicí smyčky. Každá má délku 8 metrů a průměr 7 × 8 mm. Výrobce uvádí možnost chlazení 2 nápojů současně.

Zařízení je proto vhodné například pro výčep se dvěma kohouty, kde chcete mít připojené dva samostatné nápoje.

Pro koho je AS-40 vhodný?

• Menší hospody a restaurace s menší výtočí.
• Bary a menší gastro provozy.
• Pevné výčepy s chlazením umístěným pod barem.
• Provozovny, které potřebují chladit dva nápoje současně.
• Výčepy, kde má být chlazení schované a nápoj čepovaný přes samostatný výčepní stojan.

Právě použití v menších gastro provozech, hospodách, barech a restauracích uvádí u tohoto modelu přímo výrobce.

Ledová banka – proč ji AS-40 používá?

Technologie AS využívá vodní chlazení se zásobou ledové banky. Výparník vytváří z vody uvnitř zařízení ledovou banku. Výrobce uvádí u modelu AS-40 její kapacitu 4–8 kg a zároveň uvádí, že plné naledování poskytuje maximální chladicí výkon zařízení.

Vestavěný čeřič a možnost dochlazování

Součástí AS-40 je vestavěný čeřič, který zajišťuje rovnoměrnou teplotu v celé vodní lázni. Výrobce zároveň uvádí, že je možné čeřič v případě potřeby upravit a používat jako dochlazovací čerpadlo s výtlakem 1,2 m.

To je užitečné především u podstolového výčepu, kde je potřeba vést chlazený nápoj z chladiče k samostatnému výčepnímu stojanu.

Jednoduché připojení nápoje

Pro připojení nápojových cest používá AS-40 rychlospojky 9,5 mm (3/8"). Rychlospojky jsou součástí standardní výbavy zařízení.

Výrobce uvádí AS-40 jako podstolové chlazení používané v kombinaci s výčepním stojanem. Typické řešení tedy tvoří sud s nápojem, odpovídající narážecí hlava a tlakování, AS-40 a samostatný výčepní stojan.

Regulace teploty

Standardní výbavou zařízení je termostat umožňující plynulou a přesnou regulaci teploty nápoje. Obsluha si tak může chlazení nastavit podle požadavků konkrétního provozu.

Vypouštěcí ventil a vodoznak

Praktickou součástí AS-40 je vypouštěcí ventil, který usnadňuje vypuštění vody ze zařízení. Vedle něj je chladič vybaven také vodoznakem, díky kterému lze kontrolovat výšku hladiny vody.

Konstrukce a manipulace

Chladič je vyroben z vysoce odolného materiálu lakoplast. Pro snadnější a bezpečnější manipulaci má na bocích dvě nerezová madla. Moderní uspořádání chladicí technologie je podle výrobce navrženo také s ohledem na dobrou dostupnost při servisu a údržbě.

Green Line – ekologické chladivo R290

AS-40 patří do řady Lindr Green Line a používá ekologické chladivo R290. Výrobce u technologie Green Line uvádí díky této konstrukci o 20 % vyšší energetickou účinnost a o 20 % nižší spotřebu elektrické energie.

Technické parametry Lindr AS-40 NEW 2× smyčka Green Line

• Produktový model: AS-40 NEW 2× smyčka Green Line
• Typ zařízení: podstolové vodní chlazení s ledovou bankou
• Počet chlazených nápojů: 2
• Chladicí výkon kompresoru: 1/8 HP
• Chladicí výkon kompresoru: 310 W
• Maximální chladicí výkon T0 °C / Tk45 °C: 40 l/h
• Průběžný chladicí výkon: 25 l/h
• Teplotní spád ?T: 10 °C
• Ledová banka: 4–8 kg
• Výtlak dochlazovací pumpy: 1,2 m
• Připojení dochlazení: 1/2"
• Počet chladicích smyček: 2
• Délka chladicích smyček: 2 × 8 m
• Průměr chladicí smyčky: 7 × 8 mm
• Příkon: 322 W
• Jmenovitý proud: 1,40 A
• Hmotnost: 17,5 kg
• Chladivo: R290
• Napětí: 220–240 V / 50 Hz
• Připojení nápoje: rychlospojka 9,5 mm (3/8")
• Vzduchový kompresor: ne
• Výpusť s vodoznakem: ano
• Regulace teploty: ano

Technické údaje vycházejí přímo z produktového listu a technické tabulky výrobce Lindr pro variantu AS-40 NEW 2× chladicí smyčka Green Line.

Rozměry zařízení

Podle rozměrového výkresu výrobce jsou uvedeny následující rozměry zařízení: 485 × 266 × 394 mm. Výkres dále uvádí celkové rozměrové hodnoty 477 mm a 438 mm pro vystupující části zařízení. Při plánování prostoru pod barem proto doporučujeme počítat nejen s tělem chladiče, ale také s potřebným místem pro jeho připojení a obsluhu.

Co je součástí standardní výbavy?

• AS-40 NEW Green Line
• 2 chladicí smyčky
• termostat pro regulaci teploty
• rychlospojky
• vestavěný čeřič
• vypouštěcí ventil
• vodoznak
• 2 nerezová madla

Výrobce výslovně uvádí jako standardní výbavu termostat, chladicí smyčku a rychlospojky; ostatní uvedené prvky jsou konstrukční součástí modelu AS-40 podle produktového listu.

Co budete potřebovat pro kompletní výčep?

AS-40 je samotné podstolové chlazení. Pro vytvoření kompletního výčepního systému je potřeba zvolit další komponenty podle konkrétní instalace a používaných sudů – zejména výčepní stojan, výčepní kohouty, narážecí hlavy, nápojové vedení a vhodný způsob tlakování sudu.

Výrobce přímo uvádí, že chladiče AS se používají v kombinaci s výčepním stojanem.

Jaký narážeč potřebuji?

Typ narážecí hlavy se vybírá podle sudu a pivovaru, nikoliv podle samotného chladiče.

Naražeč Bajonet S-type: Polička, Prazdroj, Poutník, Ferdinand, Lucky Bastard, Moravia, Radegast, Postřižiny, Břeclav, Nová Paka, Lobkowicz, Černá Hora, Regent, Rohozec, Kozel a další pivovary používající bajonetový systém.
Naražeč Plochý A-type: Bernard, Svijany, Krakonoš, Starobrno, Slavkov, Matuška, Zubr, Konrád, Holba, Staropramen, Litovel a další pivovary používající plochý systém.
Naražeč Kombi M-type: Kácov, Kofola, Hostan, Chodovar, Zon a další výrobci používající kombi systém.

Proč zvolit Lindr AS-40?

AS-40 je vhodný především tam, kde chcete vytvořit klasický výčep s chlazením schovaným pod barem. Nabízí dvě samostatné chladicí smyčky, průběžný výkon 25 l/h, maximální výkon 40 l/h, ledovou banku 4–8 kg a kompaktní podstolovou konstrukci. Výrobce jej určuje zejména pro menší gastro podniky a restaurační zařízení s menší výtočí.

Proč koupit právě u nás?

• Specializujeme se na výčepní techniku a pomůžeme s výběrem celého systému.
• Odborné poradenství při výběru chlazení, stojanu, kohoutů i narážecích hlav.
• Záruční a pozáruční servis.
• Náhradní díly a příslušenství.
• Možnost sestavení kompletního výčepu na míru.

Související produkty

Pro vytvoření kompletního výčepu doporučujeme podle konkrétní instalace doplnit výčepní stojan, výčepní kohouty, správné narážecí hlavy, nápojové hadice, rychlospojky, vhodné tlakování a sanitační příslušenství. Pokud si nejste jistí správnou kombinací, rádi vám připravíme kompletní sestavu podle počtu nápojů a typu sudů.

Výhody domácí hospody

• S touto sestavou komponentů budete schopni sestavit domácí výčep se kterým budete shopni načepovat pivo a ostatní nápoje jako profesionální výčepní.
• jedná se o sestavu, kterou jste schopni jednoduše zabudovat do zahradní pergoly, kuchyně nebo kamkoliv kde budete mít chuť na kvalitně načepované pivo.
• ohromte své známé svou domácí hospodou a kvalitně natočeným pivem jako profesionál. S toutou výčepní sestavou to není žádný problém.
• Podstolové pivní chlazení je vždy pou- žito v kombinaci s výčepním stojanem. Pivní chlazení je možno umístit pod vý- čepní stůl nebo kamkoliv do prostoru baru či restaurace. Voda v těchto zaří- zeních slouží k přenosu chladu na pivní vedení a také jako aku-mulátor chladu.

Příklad propojení a tlakování vodních chlazení, C02/ N2





1.Vstup nápoj	2.Výstup nápoj
3.Zásuvka na míchadlo	4.Naražeč (bajonet, plochý, kombi)
5.Rychlospojka F 5/8 x 9.5 mm	6.Rychlospojka F 5/8 x 8 mm
7.Rychlospojka rozdvojka 8 x 8 x 8 mm	8.Redukční ventil 1.st N2/ CO2
9.Nápoj	10.Rychlospojka JG SS 9.5 x 8 mm (2x)
11.Rychlospojka JG přímá 12.7 x 8 mm (2x)	12. Python dochlazovací hadice
13.Rychlospojka JG F7/16 x 8 mm
