Domácí hospoda Lindr AS-40 NEW Green Line stojan T2 nerez, 2× kohout Royal CO2

Kompletní dvoukohoutový výčep Lindr AS-40 NEW Green Line – nerezový stojan T2, 2× kohout Royal a CO2 tlakování

Kompletní sestava pro vytvoření pevného domácího nebo menšího gastro výčepu pro 2 nápoje.
Základem sestavy je podstolové vodní chlazení Lindr AS-40 NEW Green Line se dvěma samostatnými chladicími smyčkami. Součástí je nerezový výčepní stojan T2, 2 kulové výčepní kohouty Royal, profesionální narážeče Micromatic Bajonet a Plochý, redukční ventil CO2 Micromatic, Python, nápojové a tlakové hadice, rychlospojky, odkapní miska a sanitační příslušenství.

Průběžný chladicí výkon AS-40 je 25 l/h, tedy orientačně přibližně 50 půllitrů za hodinu. Maximální chladicí výkon činí 40 l/h. Sestava je vhodná do domácí hospody, pergoly, klubovny, menší restaurace, baru nebo jiného pevného výčepu, kde chcete mít chladicí technologii schovanou pod pracovní deskou.

Nejdůležitější informace o sestavě

• 2 nápoje: dvě samostatné chladicí smyčky a dva výčepní kohouty.
• Průběžný chladicí výkon: 25 l/h – orientačně přibližně 50 půllitrů za hodinu.
• Maximální chladicí výkon: 40 l/h.
• Ledová banka: 4–8 kg.
• 2 chladicí smyčky: každá o délce 8 m.
• Výčepní stojan: nerezový T2 pro dva kohouty se standardním dochlazením.
• 2× kulový kohout Royal: nerezová rukojeť, standardní černé provedení.
• Narážeče Micromatic: 1× Bajonet + 1× Plochý.
• Tlakování CO2: jednostupňový redukční ventil Micromatic G3/4" s regulací šroubem pro imbus.
• Python 2+2: 2 m izolovaného vedení mezi chlazením a stojanem.
• Odkapní miska: 400 × 220 × 20 mm.
• Sanitační příslušenství: sanitační sada Bajonet s podstavcem.

SESTAVU VÁM RÁDI UPRAVÍME NA MÍRU

Nevyhovuje vám přesně tato konfigurace? Sestavu můžeme upravit podle vašich požadavků. Je možné změnit například výčepní stojan, typ nebo provedení výčepních kohoutů, způsob tlakování, narážecí hlavy, délku vedení nebo další komponenty.

Napište nám svou představu a kontaktní údaje na info@pivoteka.cz. Rádi vám připravíme kompletní výčepní sestavu přesně podle vašich představ.

Pro koho je tato sestava vhodná?

• Domácí hospoda nebo domácí bar.
• Pergola, altán nebo zahradní kuchyně.
• Klubovna nebo společenská místnost.
• Firemní výčep.
• Menší restaurace, hospoda nebo bar.
• Pro zákazníky, kteří chtějí čepovat dva samostatné nápoje.
• Pro pevné instalace, kde má být chlazení ukryté pod pracovní deskou.
• Pro zákazníky, kteří preferují kvalitní kulové kohouty Royal a profesionální narážeče Micromatic.

Jak bude hotový výčep vypadat?

AS-40 je podstolové vodní chlazení. Samotný chladič se umístí pod bar nebo pracovní desku a viditelnou část výčepu tvoří nerezový stojan T2 se dvěma kulovými kohouty Royal.

Pod pracovní deskou mohou být umístěny také sudy, CO2 lahev a nápojové rozvody. Výsledkem je čistý a profesionálně působící výčep bez chladicího zařízení položeného přímo na baru.

Jak celý výčep funguje?

Každý nápoj má vlastní samostatnou cestu:

Sud č. 1 › narážeč Micromatic › AS-40 › chladicí smyčka č. 1 › Python › stojan T2 › kohout Royal č. 1
Sud č. 2 › narážeč Micromatic › AS-40 › chladicí smyčka č. 2 › Python › stojan T2 › kohout Royal č. 2

CO2 vytváří tlak potřebný k vytlačení nápoje ze sudu. Nápoj následně projde vlastní chladicí smyčkou AS-40, ochladí se a pokračuje přes vedení až k výčepnímu kohoutu.

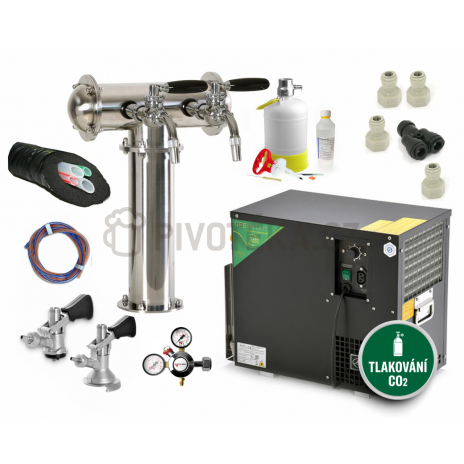

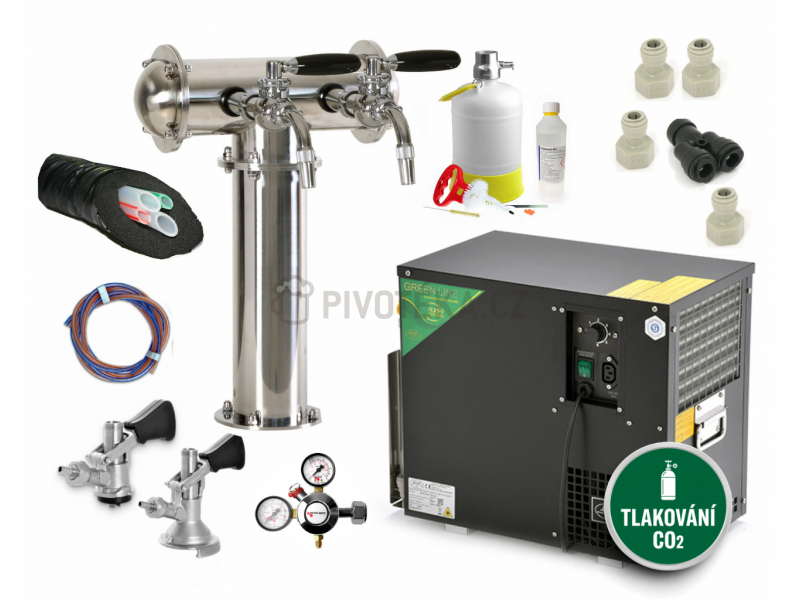

Co přesně sestava obsahuje?

• 1× Lindr AS-40 NEW Green Line – 2 chladicí smyčky
• 1× nerezový výčepní stojan T2 – pro 2 kohouty, standardní dochlazení
• 2× kulový výčepní kohout Royal – nerezová rukojeť, standardní černé provedení
• 1× klíč na kulové výčepní kohouty Royal / Global
• 1× narážeč Bajonet Micromatic
• 1× narážeč Plochý Micromatic
• 1× redukční ventil CO2 Micromatic – jednostupňový, G3/4", regulace šroubem pro imbus
• 1× sanitační sada Bajonet s podstavcem
• 2 m Pythonu 2+2
• 8 m transparentní nápojové hadice 6,7 × 9,5 mm
• 4 m tlakové hadice 5/16" (8 mm)
• 1× přímá redukční spojka 9,5 × 12,7 mm
• 2× DM SS přímá spojka 9,5 × 8 mm
• 2× JG SS přímá redukční spojka 12,7 × 8 mm
• 2× nápojová DM spojka 5/8" × 9,5 mm
• 2× tlaková DM spojka 5/8" × 8 mm
• 1× JG F7/16 × 8 mm
• 1× odkapní miska 400 × 220 × 20 mm

Obsah odpovídá konkrétní konfiguraci této sestavy. CO2 lahev není v seznamu komponent uvedena, a proto není součástí sestavy.

Výkon 25 l/h – co to znamená v praxi?

Průběžný chladicí výkon AS-40 je 25 litrů za hodinu. Pro jednoduchou představu to odpovídá přibližně:

• 50 půllitrům za hodinu,
• nebo přibližně 83 sklenicím o objemu 0,3 l za hodinu.

Maximální chladicí výkon zařízení je 40 l/h. Pro plánování běžného provozu doporučujeme počítat především s průběžným výkonem 25 l/h.

Výkon je společný pro celý chladič. Při čepování ze dvou kohoutů současně tedy oba nápoje využívají společný chladicí výkon AS-40.

Vodní chlazení s ledovou bankou

AS-40 využívá vodní chlazení s ledovou bankou 4–8 kg. Uvnitř chladiče se nachází vodní lázeň, ve které jsou umístěny chladicí smyčky.

Ledová banka vytváří zásobu chladu, kterou může zařízení využít při vyšším krátkodobém zatížení. Nápoj při průchodu smyčkou předává teplo studené vodní lázni a ochlazuje se ještě před cestou k výčepnímu kohoutu.

Dvě samostatné chladicí smyčky

AS-40 v této variantě obsahuje 2 samostatné chladicí smyčky. Každá má délku 8 m a průměr 7 × 8 mm.

Můžete tak připojit například:

• 2 různé druhy piva,
• 2 sudy stejného piva,
• pivo + cider,
• nebo jiné dva vhodné čepované nápoje.

Každý nápoj prochází vlastní chladicí smyčkou a jednotlivé nápojové cesty se uvnitř zařízení nemíchají.

Nerezový stojan T2 se standardním dochlazením

Součástí sestavy je nerezový výčepní stojan T2 pro dva kohouty v provedení se standardním dochlazením.

Stojan je určen pro pevnou montáž do pracovní desky. Kombinace podstolového AS-40 a samostatného stojanu vytváří klasický vzhled profesionálního výčepu.

2× kulový výčepní kohout Royal

Sestava je osazena 2 kulovými výčepními kohouty Royal s nerezovou rukojetí. V této konfiguraci jde o standardní černé provedení.

Každý kohout obsluhuje jednu samostatnou nápojovou cestu. Součástí sestavy je také klíč určený pro kulové kohouty Royal / Global pro jejich montáž a následnou údržbu.

Tlakování pomocí CO2

Tato varianta používá jednostupňový redukční ventil CO2 Micromatic G3/4". Regulace je provedena šroubem pro imbus.

Redukční ventil se připojuje mezi CO2 lahev a tlakovou část výčepního systému. Jeho úkolem je snížit tlak z lahve na pracovní tlak potřebný pro čepování.

CO2 lahev není součástí sestavy.

Narážeče Micromatic – Bajonet a Plochý

Součástí jsou 2 profesionální narážecí hlavy Micromatic – jedna Bajonet a jedna Plochá.

Naražeč Bajonet S-type: Polička, Prazdroj, Poutník, Ferdinand, Lucky Bastard, Moravia, Radegast, Postřižiny, Břeclav, Nová Paka, Lobkowicz, Černá Hora, Regent, Rohozec, Kozel a další pivovary používající bajonetový systém.
Naražeč Plochý A-type: Bernard, Svijany, Krakonoš, Starobrno, Slavkov, Matuška, Zubr, Konrád, Holba, Staropramen, Litovel a další pivovary používající plochý systém.

Pokud potřebujete například 2× Bajonet, 2× Plochý nebo jinou kombinaci narážečů, sestavu můžeme před objednáním upravit.

Python 2+2 – izolované vedení mezi chlazením a stojanem

Součástí sestavy jsou 2 metry Pythonu 2+2. Jde o izolovaný svazek vedení používaný mezi podstolovým chlazením a výčepním stojanem.

Izolace pomáhá omezit nežádoucí ohřívání vedení mezi chladičem a kohouty a zároveň umožňuje vytvořit čistší a přehlednější instalaci.

Regulace teploty

Lindr AS-40 je vybaven termostatem pro regulaci chlazení. Uživatel tak může nastavení chladiče přizpůsobit konkrétním provozním podmínkám.

Vypouštěcí ventil a vodoznak

AS-40 je vybaven vypouštěcím ventilem, který usnadňuje vypuštění vody při údržbě nebo manipulaci se zařízením. Součástí je také vodoznak pro kontrolu hladiny vody.

Jak se kompletní výčep zapojuje?

1. AS-40 umístíte pod bar nebo do vhodného technického prostoru.
2. Do pracovní desky namontujete nerezový výčepní stojan T2.
3. Stojan osadíte dvěma kohouty Royal.
4. Pomocí dodaných hadic a Pythonu propojíte stojan s AS-40.
5. Na sudy nasadíte odpovídající narážeče Micromatic.
6. Nápojové výstupy z narážečů připojíte k jednotlivým vstupům AS-40.
7. CO2 lahev připojíte k redukčnímu ventilu Micromatic G3/4".
8. Tlakové vedení připojíte k narážecím hlavám.
9. Podle provedení instalace zapojíte také dochlazení výčepního stojanu.
10. Vodní lázeň AS-40 naplníte vodou.
11. Chladič zapojíte do elektrické sítě.
12. Nastavíte požadované chlazení.
13. Na redukčním ventilu nastavíte odpovídající pracovní tlak.
14. Po připravení zařízení můžete začít čepovat.

Po správné montáži je běžná obsluha jednoduchá i pro uživatele, který nemá profesionální zkušenosti s výčepní technikou.

Technické parametry Lindr AS-40 NEW Green Line

• Model: AS-40 NEW Green Line – 2× chladicí smyčka
• Typ zařízení: podstolové vodní chlazení s ledovou bankou
• Počet chlazených nápojů: 2
• Počet chladicích smyček: 2
• Chladicí výkon kompresoru: 1/8 HP / 310 W
• Maximální chladicí výkon: 40 l/h
• Průběžný chladicí výkon: 25 l/h
• Teplotní spád ?T: 10 °C
• Ledová banka: 4–8 kg
• Výtlak při použití čeřiče jako dochlazovací pumpy: 1,2 m
• Připojení dochlazení: 1/2"
• Délka chladicích smyček: 2 × 8 m
• Průměr chladicích smyček: 7 × 8 mm
• Příkon: 322 W
• Jmenovitý proud: 1,40 A
• Napětí: 220–240 V / 50 Hz
• Hmotnost: 17,5 kg
• Chladivo: R290
• Připojení nápoje: rychlospojka 9,5 mm (3/8")
• Regulace teploty: ano
• Výpusť s vodoznakem: ano
• Vestavěný vzduchový kompresor: ne

Parametry tlakovacího řešení v této sestavě

• Typ plynu: CO2
• Redukční ventil: Micromatic CO2
• Provedení: jednostupňové
• Připojení: G3/4"
• Regulace: šroub pro imbus
• CO2 lahev: není součástí sestavy

Sanitace výčepu

Součástí konfigurace je sanitační sada Bajonet s podstavcem. Pravidelné čištění je důležité pro hygienu výčepu i správnou chuť čepovaného nápoje.

Pravidelně čistěte zejména:

• nápojové hadice,
• obě chladicí smyčky,
• oba kohouty Royal,
• narážecí hlavy,
• výčepní stojan,
• odkapní misku.

Bezpečnost a doporučení

• Používejte pouze potravinářské CO2.
• CO2 lahev musí být kompatibilní s použitým redukčním ventilem.
• Tlakovou lahev vždy zajistěte proti pádu.
• Pravidelně kontrolujte těsnost tlakových spojů.
• Pravidelně sanitujte obě nápojové cesty.
• Nezakrývejte větrací části chladiče.
• Ponechte kolem AS-40 dostatek prostoru a přístup pro údržbu a servis.

Proč zvolit právě tuto sestavu?

Tato konfigurace je vhodná pro zákazníka, který chce hotový základ kvalitního pevného dvoukohoutového výčepu s podstolovým chlazením AS-40, nerezovým stojanem T2, kulovými kohouty Royal, narážeči Micromatic a tlakováním pomocí CO2.

Nemusíte jednotlivě hledat chlazení, stojan, kohouty, narážeče, redukční ventil, hadice a potřebné rychlospojky. Jednotlivé komponenty jsou již součástí této konkrétní sestavy.

Chcete jiný stojan, kohouty nebo způsob tlakování?

Každý domácí i gastro výčep má jiné požadavky, proto vám tuto sestavu rádi upravíme na míru. Je možné změnit například výčepní stojan, typ a provedení kohoutů, narážecí hlavy, způsob tlakování, délku vedení nebo další komponenty.

Napište nám svou představu a kontaktní údaje na info@pivoteka.cz. Rádi vám připravíme kompletní výčepní sestavu přesně podle vašich představ.
