Domácí hospoda Lindr AS-40 NEW Green Line stojan T2 nerez, 2× kohout tlakování CO2

Kompletní dvoukohoutový výčep Lindr AS-40 NEW Green Line – nerezový stojan T2, 2× chromovaný kohout a CO2 tlakování

Kompletní sestava pro vytvoření pevného domácího nebo menšího gastro výčepu pro 2 nápoje.
Základem sestavy je podstolové vodní chlazení Lindr AS-40 NEW Green Line se dvěma samostatnými chladicími smyčkami. Součástí je nerezový výčepní stojan T2, 2 chromované výčepní kohouty, profesionální narážeče Micromatic Bajonet a Plochý, redukční ventil CO2 Micromatic, Python, hadice, rychlospojky, odkapní miska a sanitační příslušenství.

Sestava je vhodná do domácí hospody, pergoly, zahradní kuchyně, klubovny i menšího gastro provozu. Chlazení AS-40 může být schované pod barem nebo pracovní deskou a na horní straně zůstane pouze elegantní nerezový stojan T2 se dvěma kohouty.

Nejdůležitější informace o sestavě

• 2 nápoje: AS-40 obsahuje dvě samostatné chladicí smyčky a sestava 2 výčepní kohouty.
• Průběžný chladicí výkon: 25 l/h – orientačně přibližně 50 půllitrů za hodinu.
• Maximální chladicí výkon: 40 l/h.
• Ledová banka: 4–8 kg.
• Výčepní stojan: nerezový T2 pro 2 kohouty se standardním dochlazením.
• 2× chromovaný výčepní kohout 35 mm.
• Narážeče Micromatic: 1× Bajonet + 1× Plochý.
• Tlakování CO2: jednostupňový redukční ventil CO2 Micromatic G3/4".
• Python 2+2: izolované vedení mezi chlazením a výčepním stojanem.
• Sanitační příslušenství: sanitační sada Bajonet s podstavcem.
• Odkapní miska: 400 × 220 × 20 mm.

SESTAVU VÁM RÁDI UPRAVÍME NA MÍRU

Nevyhovuje vám přesně tato konfigurace? Sestavu můžeme upravit podle vašich požadavků. Je možné změnit například výčepní stojan, typ výčepních kohoutů, způsob tlakování, narážecí hlavy, délku vedení nebo další komponenty.

Napište nám svou představu a kontaktní údaje na info@pivoteka.cz. Rádi vám připravíme kompletní výčepní sestavu přesně podle vašich představ.

Jak bude hotový výčep fungovat?

Chlazení Lindr AS-40 se umístí pod pracovní desku nebo do jiného vhodného prostoru. Na pracovní desku se namontuje nerezový stojan T2 se dvěma samostatnými výčepními kohouty.

Každý nápoj má vlastní nápojovou cestu:

Sud č. 1 › narážeč Micromatic › AS-40 › chladicí smyčka č. 1 › stojan T2 › kohout č. 1
Sud č. 2 › narážeč Micromatic › AS-40 › chladicí smyčka č. 2 › stojan T2 › kohout č. 2

Tlak potřebný k vytlačení nápoje ze sudu zajišťuje CO2 přivedené přes redukční ventil Micromatic.

Pro koho je produkt vhodný?

• Domácí hospoda nebo domácí bar se dvěma čepovanými nápoji.
• Pergola, altán nebo zahradní kuchyně.
• Klubovna a kulturní místnost.
• Firemní bar.
• Menší hospoda, restaurace nebo bar.
• Pro zákazníky, kteří chtějí technologii ukrýt pod pracovní desku.
• Pro zákazníky, kteří chtějí pevný výčep s nerezovým stojanem T2 a tlakováním pomocí CO2.

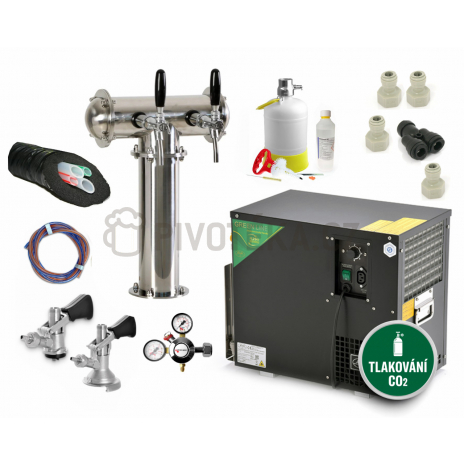

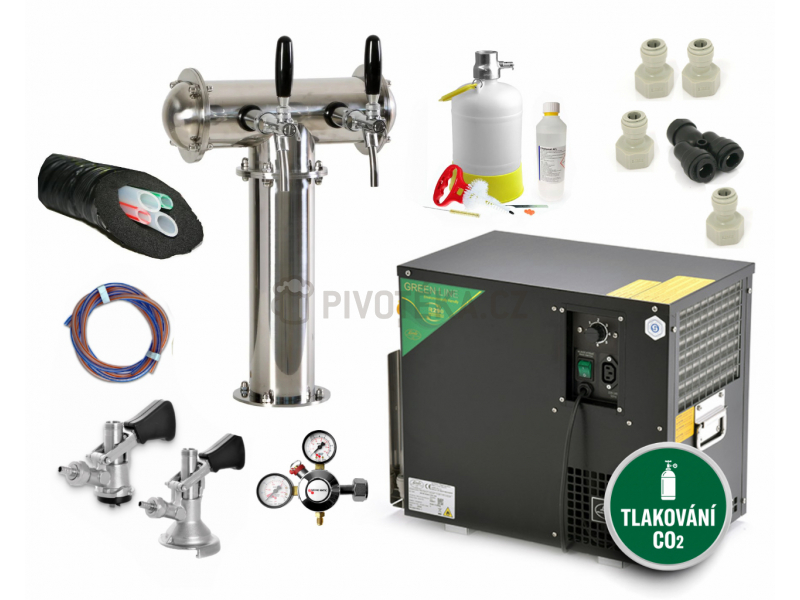

Co přesně sestava obsahuje?

• 1× Lindr AS-40 NEW Green Line – 2 chladicí smyčky
• 1× výčepní stojan T2 nerez – bez kohoutů, standardní dochlazení
• 2× výčepní kohout chrom 35 mm
• 1× klíč na kulové výčepní kohouty Royal / Global
• 1× narážeč Bajonet Micromatic
• 1× narážeč Plochý Micromatic
• 1× redukční ventil CO2 Micromatic – jednostupňový, G3/4"
• 1× sanitační sada Bajonet s podstavcem
• 2 m Pythonu 2+2
• 8 m transparentní nápojové hadice 6,7 × 9,5 mm
• 4 m tlakové hadice 5/16" (8 mm)
• 1× přímá redukční spojka 9,5 × 12,7 mm
• 2× DM SS přímá spojka 9,5 × 8 mm
• 2× JG SS přímá redukční spojka 12,7 × 8 mm
• 2× nápojová DM spojka 5/8" × 9,5 mm
• 2× tlaková DM spojka 5/8" × 8 mm
• 1× JG F7/16 × 8 mm
• 1× odkapní miska 400 × 220 × 20 mm

Obsah odpovídá konkrétní konfiguraci této sestavy. CO2 lahev není v seznamu komponent uvedena, a proto není součástí sestavy.

Nerezový stojan T2 pro 2 kohouty

Viditelnou část výčepu tvoří nerezový výčepní stojan T2 určený pro montáž dvou výčepních kohoutů. Jde o provedení se standardním dochlazením.

Stojan se montuje přímo do pracovní desky. Samotné chlazení AS-40, sudy a další technologie tak mohou zůstat ukryté pod barem.

2× chromovaný výčepní kohout

Sestava obsahuje 2 chromované výčepní kohouty 35 mm. Každý kohout obsluhuje jednu samostatnou nápojovou cestu.

Díky tomu můžete mít současně připojené například dva různé druhy piva a každý čepovat vlastním kohoutem.

Dva nápoje z jednoho AS-40

Lindr AS-40 obsahuje 2 samostatné chladicí smyčky. Každá má délku 8 metrů a průměr 7 × 8 mm. Výrobce uvádí možnost chlazení dvou samostatných nápojů.

Oba nápoje jsou uvnitř chladiče vedeny odděleně a následně pokračují k jednotlivým výčepním kohoutům.

Jaký výkon má Lindr AS-40?

Průběžný chladicí výkon AS-40 je 25 l/h, což při jednoduchém přepočtu představuje přibližně 50 půllitrů za hodinu. Maximální chladicí výkon výrobce uvádí 40 l/h.

Důležité: jedná se o výkon celého zařízení. Není to 25 nebo 40 l/h pro každý kohout samostatně.

Pro běžný návrh výčepu doporučujeme počítat především s průběžným výkonem 25 l/h. Skutečný chladicí výkon ovlivňuje také vstupní teplota nápoje a podmínky konkrétního provozu.

Vodní chlazení s ledovou bankou

AS-40 využívá vodní chlazení s ledovou bankou. U tohoto modelu výrobce uvádí ledovou banku 4–8 kg. Plné naledování poskytuje zařízení maximální chladicí výkon.

Součástí chladiče je také vestavěný čeřič, který zajišťuje rovnoměrnou teplotu celé vodní lázně. V případě potřeby jej lze upravit pro použití jako dochlazovací čerpadlo s výtlakem 1,2 m.

Tlakování pomocí CO2

Tato sestava používá tlakování nápoje pomocí CO2. Součástí je jednostupňový redukční ventil CO2 Micromatic G3/4".

Redukční ventil slouží k nastavení pracovního tlaku plynu, který vytlačuje nápoj ze sudu přes chladič až k výčepnímu kohoutu.

CO2 lahev není součástí této sestavy. Je potřeba ji objednat samostatně podle požadované velikosti a způsobu použití.

Profesionální narážeče Micromatic

Součástí jsou 2 profesionální narážecí hlavy Micromatic – Bajonet a Plochý. Jde o dva nejčastější systémy používané u pivních sudů.

Naražeč Bajonet S-type: Polička, Prazdroj, Poutník, Ferdinand, Lucky Bastard, Moravia, Radegast, Postřižiny, Břeclav, Nová Paka, Lobkowicz, Černá Hora, Regent, Rohozec, Kozel a další pivovary používající bajonetový systém.
Naražeč Plochý A-type: Bernard, Svijany, Krakonoš, Starobrno, Slavkov, Matuška, Zubr, Konrád, Holba, Staropramen, Litovel a další pivovary používající plochý systém.

Pokud potřebujete 2× Bajonet, 2× Plochý nebo jinou kombinaci, můžeme sestavu před objednáním upravit.

Python 2+2 – izolované vedení mezi chladičem a stojanem

Součástí sestavy jsou 2 metry Pythonu 2+2. Jde o izolovaný svazek vedení používaný mezi podstolovým chlazením a výčepním stojanem.

Izolované vedení pomáhá omezit nežádoucí ohřívání nápojových cest mezi chladičem a výčepním stojanem a zároveň umožňuje vytvořit přehlednější instalaci.

Standardní dochlazení stojanu

Výčepní stojan T2 je v této sestavě v provedení se standardním dochlazením. AS-40 má vestavěný čeřič, který lze podle výrobce upravit na dochlazovací čerpadlo s výtlakem 1,2 m.

To umožňuje při odpovídajícím zapojení vést studenou vodu také směrem k výčepnímu stojanu a pomáhat tak udržovat nízkou teplotu vedení až k výčepním kohoutům.

Sanitace výčepu

Součástí konfigurace je také sanitační sada Bajonet s podstavcem. Slouží jako příslušenství pro čištění nápojové cesty přes odpovídající narážecí hlavu.

Pravidelná sanitace je důležitá pro správnou chuť piva, hygienu výčepu a čistotu hadic, chladicích smyček a kohoutů.

Jak se kompletní výčep zapojuje?

1. AS-40 umístíte pod bar nebo do vhodného technického prostoru.
2. Do pracovní desky namontujete nerezový stojan T2.
3. Stojan osadíte dvěma chromovanými výčepními kohouty.
4. Stojan a chlazení propojíte pomocí dodaných hadic a Pythonu.
5. Na sudy nasadíte odpovídající narážeče Micromatic.
6. Nápojové výstupy z narážečů propojíte s jednotlivými vstupy AS-40.
7. CO2 lahev připojíte k redukčnímu ventilu Micromatic.
8. Tlakové vedení propojíte s narážecími hlavami.
9. Vodní lázeň AS-40 naplníte vodou.
10. Chladič připojíte k elektrické síti.
11. Nastavíte požadované chlazení a správný pracovní tlak.
12. Po připravení zařízení můžete začít čepovat.

Sestava je určena pro pevnou instalaci. Pod pracovní deskou proto doporučujeme ponechat dostatek prostoru pro chlazení, sudy, CO2 lahev a přístup k technologii pro pravidelnou údržbu a sanitaci.

Technické parametry Lindr AS-40 NEW Green Line

• Typ zařízení: podstolové vodní chlazení s ledovou bankou
• Počet chlazených nápojů: 2
• Počet chladicích smyček: 2
• Průběžný chladicí výkon: 25 l/h
• Maximální chladicí výkon: 40 l/h
• Chladicí výkon kompresoru: 1/8 HP / 310 W
• Teplotní spád ?T: 10 °C
• Ledová banka: 4–8 kg
• Délka chladicích smyček: 2 × 8 m
• Průměr chladicích smyček: 7 × 8 mm
• Výtlak dochlazovací pumpy: 1,2 m
• Připojení dochlazení: 1/2"
• Příkon: 322 W
• Jmenovitý proud: 1,40 A
• Napětí: 220–240 V / 50 Hz
• Hmotnost: 17,5 kg
• Chladivo: R290
• Připojení nápoje: rychlospojka 9,5 mm (3/8")
• Regulace teploty: ano
• Výpusť s vodoznakem: ano
• Vestavěný vzduchový kompresor: ne

Technické parametry AS-40 vycházejí z produktových podkladů výrobce pro model AS-40 NEW Green Line se dvěma chladicími smyčkami.

Green Line – moderní technologie Lindr

AS-40 používá ekologické chladivo R290. Výrobce u technologie Green Line uvádí díky této konstrukci o 20 % vyšší energetickou účinnost a o 20 % nižší spotřebu elektrické energie.

Bezpečnost a doporučení

• Používejte pouze vhodný potravinářský CO2.
• CO2 lahev vždy správně zajistěte proti pádu.
• Pravidelně kontrolujte těsnost tlakových spojů.
• Pravidelně sanitujte obě nápojové cesty.
• Nezakrývejte větrací otvory chladiče.
• Chladič instalujte tak, aby k němu zůstal přístup pro servis a údržbu.

Proč zvolit právě tuto sestavu?

Tato konfigurace je vhodná pro zákazníka, který chce pevný a profesionálně působící výčep pro dva nápoje s nerezovým stojanem T2, profesionálními narážeči Micromatic a tlakováním pomocí CO2.

Nemusíte samostatně vybírat chlazení, stojan, kohouty, narážeče, redukční ventil, Python, hadice ani potřebné rychlospojky. Sestava obsahuje hlavní komponenty potřebné pro vytvoření dvounápojového pevného výčepu.
